低壓單端
- 低壓單端探頭通常用于測量低于 12 V 以地參考的高速信號。這種低壓探頭是在高阻抗、高頻電路元件上進行測量的最佳選擇，這些測量中需要將探頭負載影響降至最低。用戶應選擇具有很低輸入電容指標 (~1 pF) 的探頭以最大程度降低探頭對電路的負載影響。具有較低輸入電容的探頭能在更高頻率上提供更高輸入阻抗。
泰克低壓單端探頭解決方案提供：
帶寬高至 4 GHz。
很高的輸入阻抗，很低的輸入電容 (<1 pF)
最全面的探頭附件，實現最佳測量性能
- 準確的高頻低電壓測量。
軟件試用請點下面“產品技術資料”下載
- 起始價格
- US $ 704 - US $ 6,910
- P7240
- 報價:US $ 6,910
| 采樣率 |
模擬通道 |
數字通道 |
頻譜分析儀 |
| 4.0 GHz |
5X |
20 k? / 1 pF |
±30 V (DC + pk AC) |
- TAP3500
- 報價:US $ 6,600
| 采樣率 |
模擬通道 |
數字通道 |
頻譜分析儀 |
| ≥3.5 GHz |
10X |
40 k? / ≤0.8 pF |
±30 V (DC + pk AC) |
- P7225
- 報價:US $ 4,830
| 采樣率 |
模擬通道 |
數字通道 |
頻譜分析儀 |
| 2.5 GHz |
10X |
40 k? / ≤0.8 pF |
±30 V (DC + pk AC) |
- TAP2500
- 報價:US $ 4,800
| 采樣率 |
模擬通道 |
數字通道 |
頻譜分析儀 |
| ≥2.5 GHz |
10X |
40 k? / ≤0.8 pF |
±30 V (DC + pk AC) |
- TAP1500
- 報價:US $ 2,720
| 采樣率 |
模擬通道 |
數字通道 |
頻譜分析儀 |
| ≥1.5 GHz |
10X |
1 M? / ≤1 pF |
±15 V (DC + pk AC) |
- P6245
- 報價:US $ 2,640
| 采樣率 |
模擬通道 |
數字通道 |
頻譜分析儀 |
| 1.5 GHz |
10X |
1 M? / ≤1 pF |
±15 V (DC + pk AC) |
- P6150
- 報價:US $ 2,240
| 采樣率 |
模擬通道 |
數字通道 |
頻譜分析儀 |
| 3 GHz / 9 GHz |
1X / 10X |
50 ?；500 ? / ≤0.15 pF |
示波器最大輸入電壓/12.5 V RMS |
- P6205
- 報價:US $ 1,690
| 采樣率 |
模擬通道 |
數字通道 |
頻譜分析儀 |
| 750 MHz |
10X |
1 M? / ≤2 pF |
±40 V (DC + pk AC) |

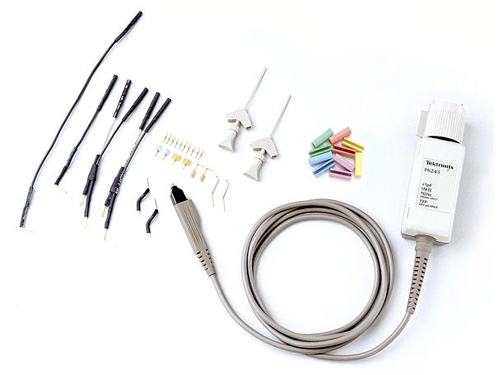

- P6243
- 報價:US $ 1,360
| 采樣率 |
模擬通道 |
數字通道 |
頻譜分析儀 |
| 1 GHz |
10X |
1 M? / ≤1 pF |
±15 V (DC + pk AC) |
- P6158
- 報價:US $ 704
| 采樣率 |
模擬通道 |
數字通道 |
頻譜分析儀 |
| 3 GHz |
20X |
1 k? / 1.5 pF |
22 V RMS |
| 產品技術資料 |
探頭 |
說明 |
|
|
低壓單端 |
準確的高頻低電壓測量。 |
