混合信號示波器的數字通道像數字電路一樣，將數字信號視為邏輯高或邏輯低。這意味著只要振鈴、過沖和地彈不引起邏輯轉換，這些模擬特性對MSO來說就不是問題。與邏輯分析儀一樣，MSO使用用戶指定的閾值電壓來確定信號是邏輯高還是邏輯低。

　　MSO的模擬通道可以快速檢查數字信號的邏輯擺幅。在圖1中，示波器自動測量數字信號的幅度約為3.6V。對于具有對稱電壓擺幅的邏輯系列，如CMOS，閾值為信號幅度的一半。然而，對于具有非對稱電壓擺幅的邏輯系列，如TTL(晶體管-晶體管邏輯)，通常需要參考組件數據表并將閾值定義為邏輯器件的最大低電平輸入電壓(TTLVIL=0.8V)和最小高電平輸入電壓(TTLVIH=2.0V)之間的中點(TTLV閾值=1.4V)。

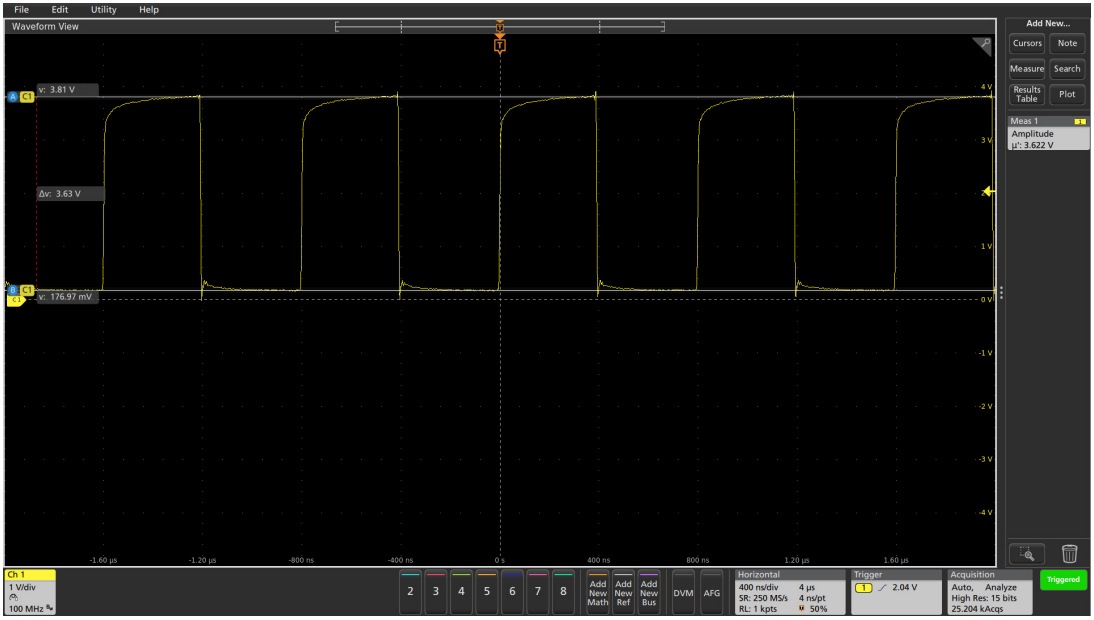

　　圖1.使用自動測量快速驗證邏輯信號幅度。

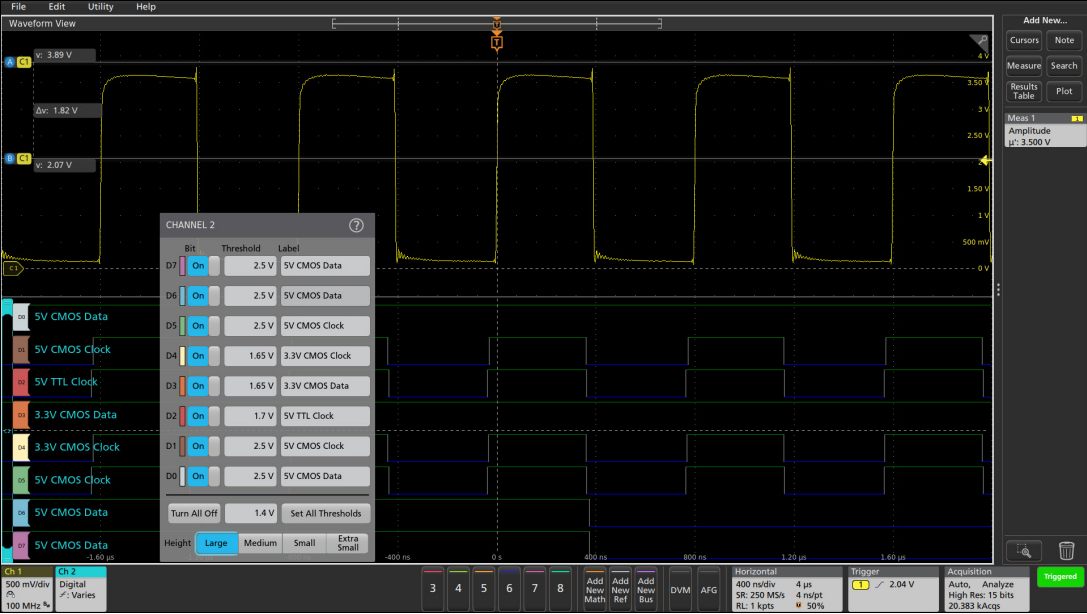

　　圖2.在同一個TLP058數字邏輯探頭組上設置混合邏輯系列(TTL和CMOS)的閾值。

　　大多數泰克MSO提供每通道閾值設置，這對于調試具有混合邏輯系列的電路非常有用。圖2顯示了5系列MSO使用8通道TLP058探頭測量多個邏輯信號。TTL信號閾值設置為1.7V，3.3VCMOS信號閾值設置為1.65V，5VCMOS信號閾值設置為2.5V，從而能夠可靠地同時采集各種邏輯信號。

　　對于3系列MDO、MSO2000和MDO3000系列，閾值是按探頭組(一個8通道的組)調整的，因此TTL信號將在一個探頭組上，而LVPECL信號將在第二個探頭組上。
