提高垂直分辨率一直是示波器設計者的目標，因為工程師需要測量更精細的信號細節。泰克4、5和6系列示波器采用全新的12位ADC和兩種新型低噪聲放大器，不僅在理論上提高分辨率，在實用中垂直分辨率性能也大大提升。這些顛覆式的產品擁有高清顯示器和快速波形更新速率，并且實現更高的垂直分辨率來查看信號的細節。

　　泰克4、5和6系列MSO設計者實現更高分辨率采集細節所采用的技術介紹。

　　先來看一個電源開關實測對比

　　在這個例子中，我們想要觀察一個相當大的開關信號上的周期性振蕩。開關電路在每個周期后會產生振蕩，我們的目標是檢查這些振蕩。但與開關信號的幅度相比，振蕩相對較小。圖1顯示了使用不同垂直分辨率示波器進行相同測試的結果。為了看到整個開關周期，垂直刻度必須設置為大約1V/分以將信號適應顯示的10個刻度。

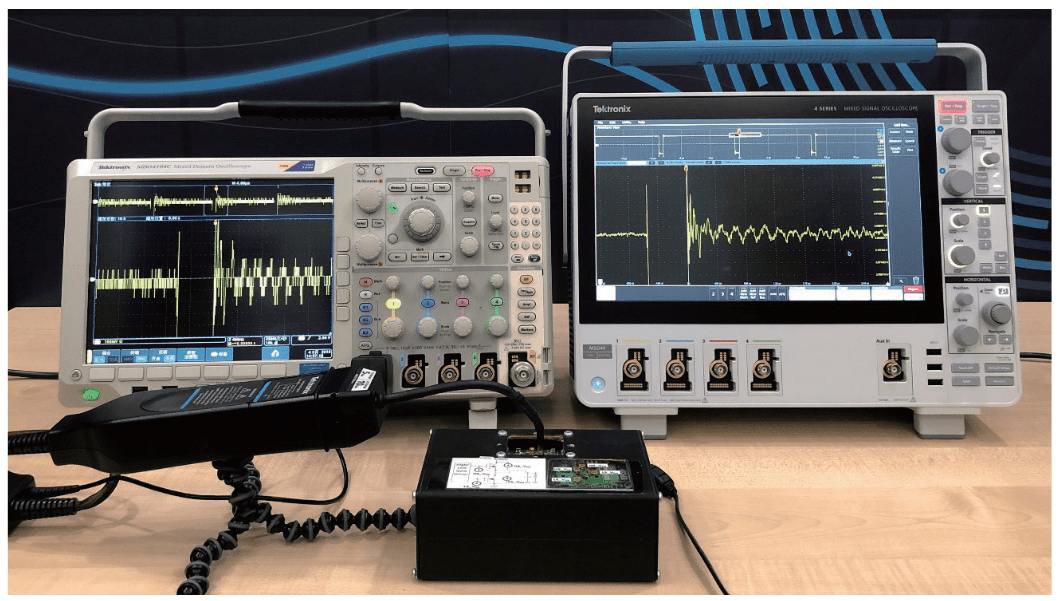

　　圖1. 使用8位MDO4000C(左側)和12位4系列MSO(右側)示波器放大顯示一個切換信號

　　測試結果：圖2和圖3顯示了兩臺示波器在相同條件下的測試結果：(采樣率為250MSa/s，采樣點數為10k，垂至刻度為1V)。兩臺儀器都使用了相同的IsoVu光學隔離電壓探頭，以消除其它探頭可能引入的噪聲�？梢钥吹�，8位示波器由于量化級數小而導致在高放大倍數下的結果出現了明顯的鋸齒狀，使得分析振蕩變得困難。

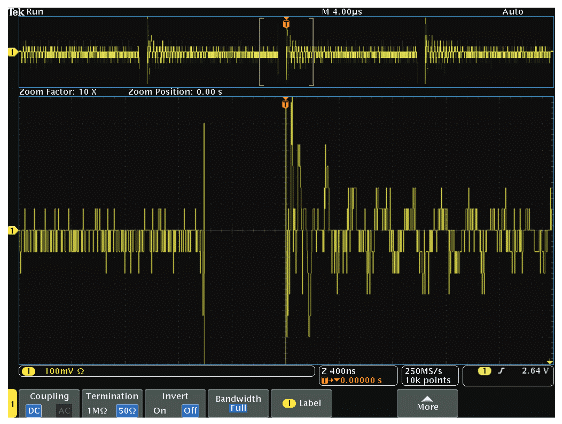

　　圖2. 顯示了MDO4000C示波器的諧振現象(分辨率為8位)

　　然而，12位示波器在相似的放大倍數下依然可以清晰地顯示振蕩細節。

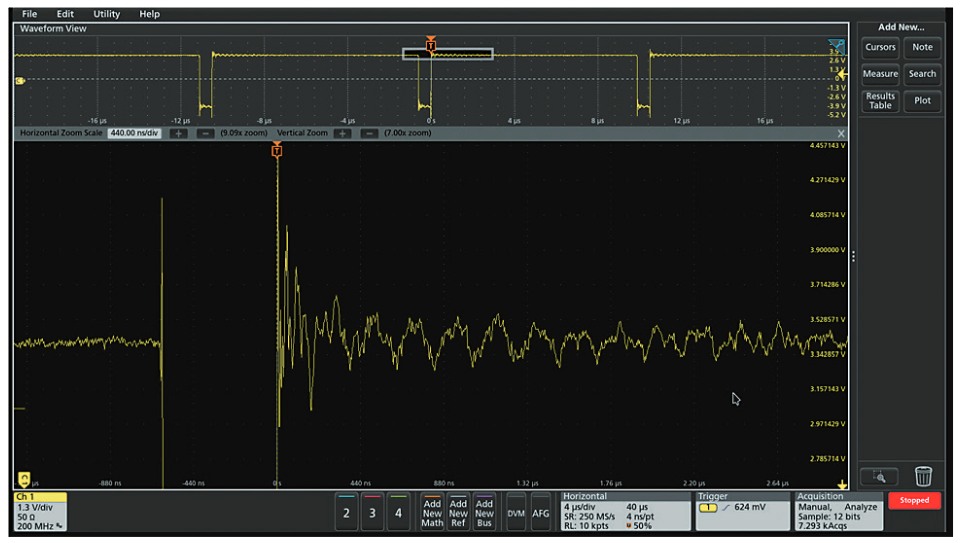

　　圖3. 顯示了新的4系列MSO示波器的諧振現象(分辨率為12位)

　　新的4、5和6系列MSO示波器提供12位垂直分辨率，能夠看到更多信號細節并進行更準確的測量。

　　示波器中更高的垂直分辨率可以查看重要的信號細節。但是，提供這種分辨率并不能只靠增加ADC的位數。4、5和6系列MSO采用多角度方法，不僅實現了更高的ADC分辨率，還采用數字信號處理、觸發系統集成、更高的ENOB和低噪聲模擬前端，從而有效地提高了分辨率。
